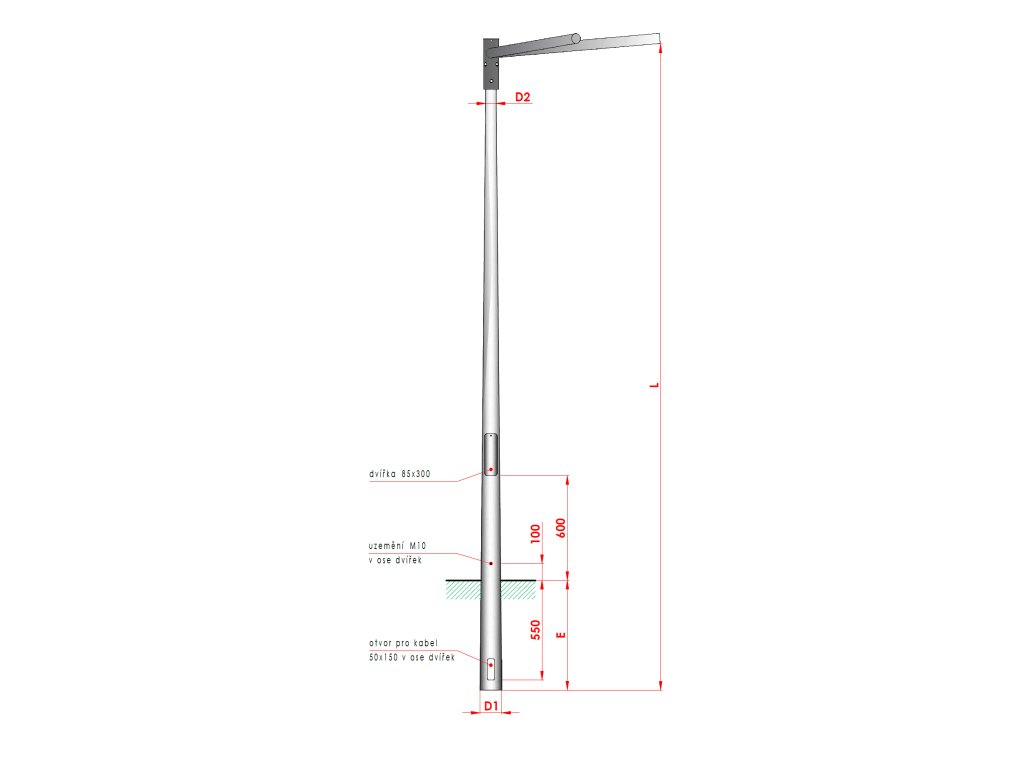

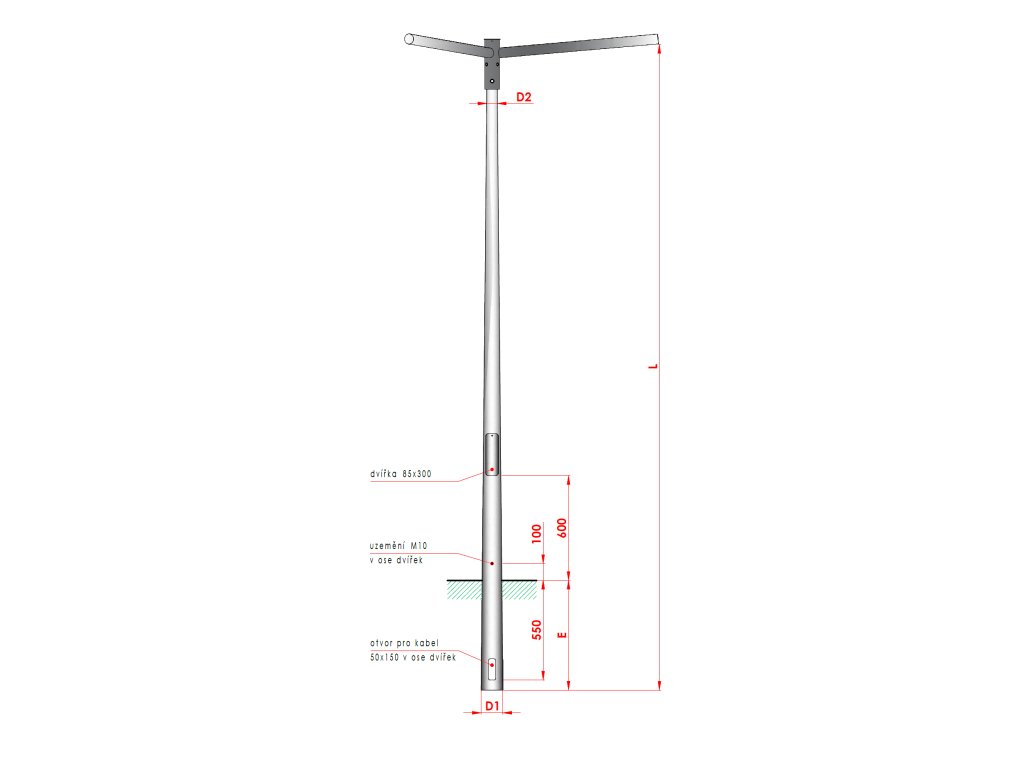

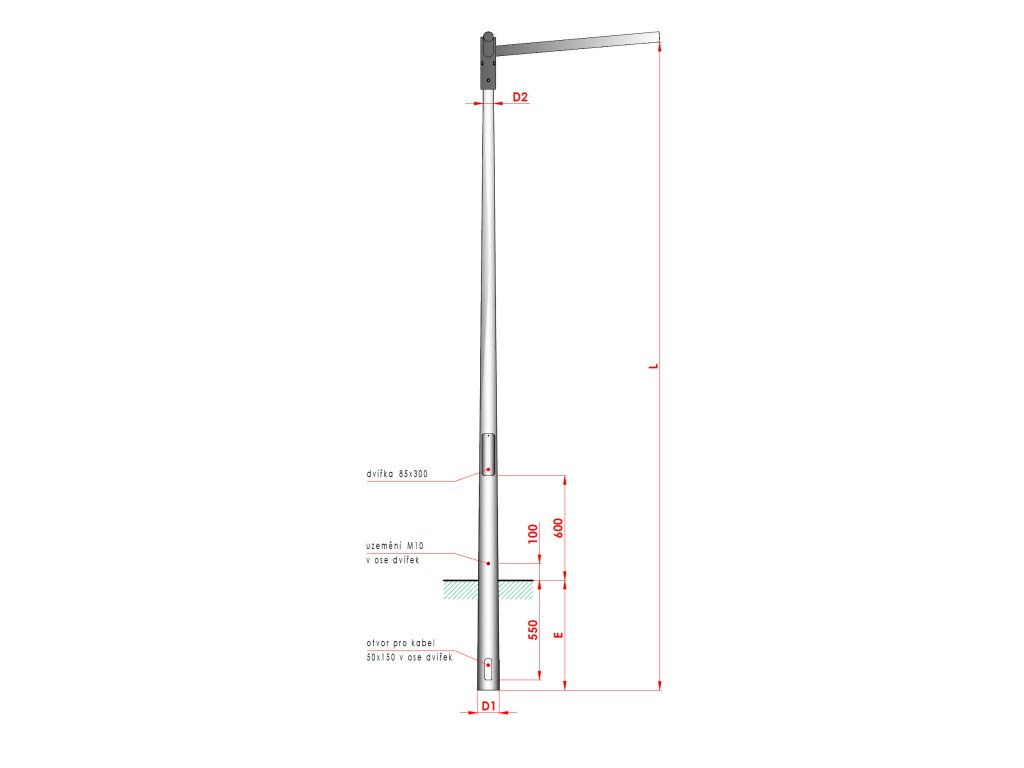

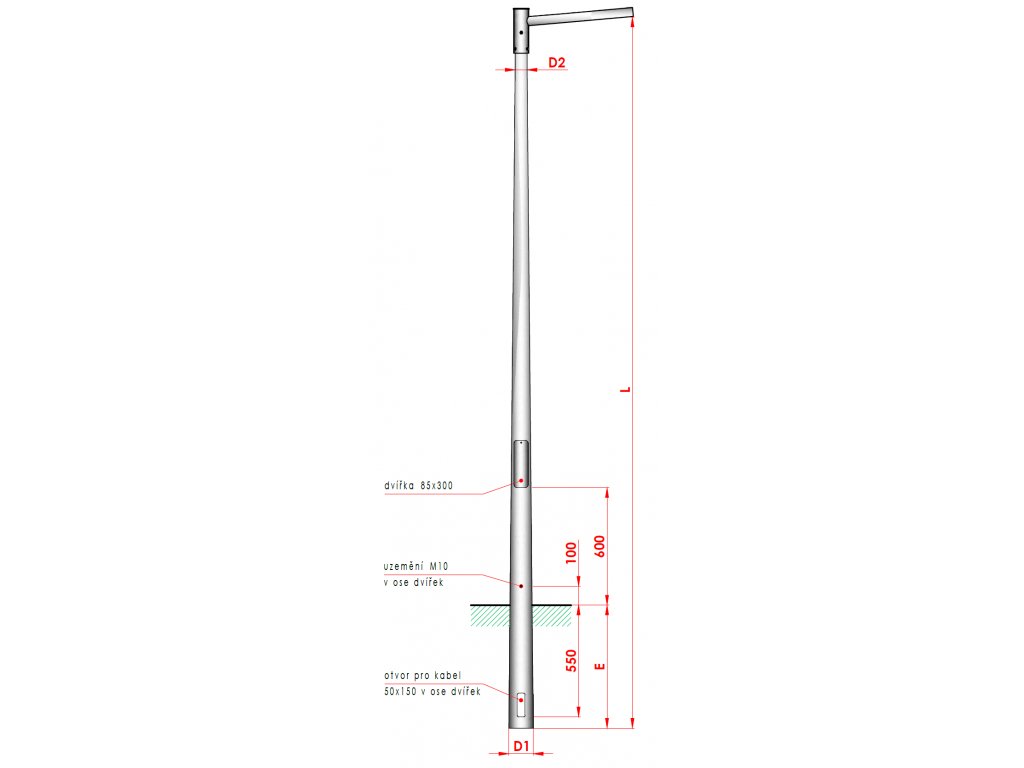

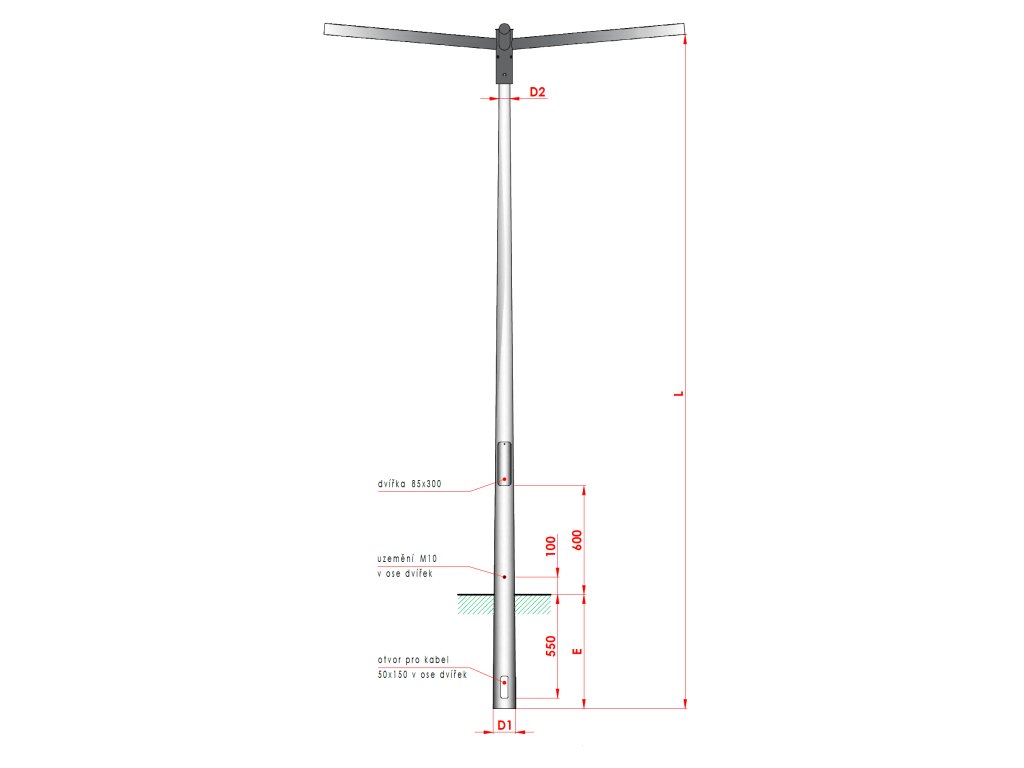

KOS 70 s výložníkem

Detailní popis produktu

TECHNICKÉ PODMÍNKY

Všeobecně

Stožáry veřejného osvětlení jsou považovány za konstrukce, které by mohly ohrozit veřejný zájem, a jako takové podléhají nařízením zákona č. 22/1997 Sb. „O technických požadavcích na výrobky a o změně a doplnění některých zákonů“ a souvisejícím vyhláškám. Výrobek musí být certifikovaný. Na naše stožáry je v souladu se zákonem vystaven certifikát deklarující jeho bezpečnost a nezávadnost, stožáry označujeme značkou CE a příslušným číslem certifikátu, čímž je deklarována jejich nezávadnost. Toto označení je na každém výrobku, čímž je zajištěna deklarace jakosti po celou dobu jejich životnosti.

Konstrukce stožárů

Konstrukce stožárů je zatříděna do třídy ocelových konstrukcí (B) vyráběných z uhlíkatých ocelí skupiny S 235 a S 355 nepřesahující tloušťku použitého materiálu 30 mm.

Při návrhu ocelové konstrukce je zohledněna norma:

• ČSN EN 1990 Navrhování ocelových konstrukcí
• ČSN EN 1991-1 Zatížení konstrukcí
• ČSN EN 1993-1-1,2,4,5 Navrhování ocelových konstrukcí

Stabilita konstrukce je ověřována výpočtem v souladu s normou ČSN EN 40-3-1 se zohledněním faktorů síly větru, námrazy a typologie terénu. Je počítáno s koeficientem bezpečnosti 3. Zatížení je počítáno pro maximální povolené napětí v libovolném průřezu konstrukce 204 MPa. Výpočet se ověřuje mechanickou zkouškou.

Výstupem výpočtu jsou mimo jiné veličiny:

• vrcholový tah (N), který určuje maximální přípustné zatížení stožáru
• minimální délka vetknutí (cm), délka ukotvení stožáru do základu
• přípustný průhyb (mm), průhyb za kterého nedochází k trvalé deformaci stožáru.

Provedení stožárů

Konstrukce je vyráběna dle normy ČSN EN 40-5, ČSN EN 1090-1 + A1.

Jakost svařování odpovídají předpisům normy ČSN EN 3834-2. Kontrola svarů se provádí dle standardů platících pro skupinu B.

Používaný materiál  dle ČSN EN 10210, ČSN EN 10219 a ČSN EN 10025 jakosti S235JRG2, S235JRG3 a S355JRG2. Jedná se o ocel s minimální mezí kluzu 235 N/mm², potažmo 355 N/mm², nárazová práce min. 27J při teplotě 20°C, ocel uklidněná. Jakost materiálu je dokladovatelná inspekčními certifikáty „2.2 nebo 3.1“ dle ČSN EN 10204:2005.

Povrchová úprava stožárů

Stožáry jsou povrchově ošetřeny žárovým zinkování dle ČSN EN ISO 1461 – ponorem v zinkové lázni. Tato ochrana nám umožňuje garantovat ochranu před korozí konstrukce až 10 let. Na konstrukci je min. vrstva síly zinku dle normy. Sílu vrstvy zinku je možné ověřit ultrazvukovým měřením a vystavit protokol měření na přání zákazníka.

Ochranné nátěry se provádí dle ČSN EN ISO 12 944-5, přičemž odstín vrchního nátěru stožárů je určen dle tabuly RAL. Používáme dvousložkové polyuretanové laky.

Montáž a kotvení stožárů

Stožáry se vyrábí v provedení vetknuté do země nebo na přírubu. Stožáry na přírubu jsou montovány na železobetonovou konstrukci – pozemní rošt. Stožáry vetknuté se usazují do betonových základů s hloubkou vetknutí určenou únosností zeminy viz.Tabulka 1:Měrné normové hodnoty zeminy.
