    STT

    STTI
    16 900 Kč / ks 19 600 Kč / ks 19 600 Kč / ks 17 500 Kč / ks 20 500 Kč / ks 20 500 Kč / ks 19 600 Kč / ks 24 800 Kč / ks 24 800 Kč / ks 22 300 Kč / ks 27 800 Kč / ks 27 800 Kč / ks 23 000 Kč / ks 29 000 Kč / ks 29 000 Kč / ks 23 600 Kč / ks 30 000 Kč / ks 30 000 Kč / ks 26 800 Kč / ks 35 400 Kč / ks 35 400 Kč / ks 27 500 Kč / ks 36 700 Kč / ks 36 700 Kč / ks 28 000 Kč / ks 37 600 Kč / ks 37 600 Kč / ks od 16 900 Kč / ks 20 449 Kč včetně DPH 23 716 Kč včetně DPH 23 716 Kč včetně DPH 21 175 Kč včetně DPH 24 805 Kč včetně DPH 24 805 Kč včetně DPH 23 716 Kč včetně DPH 30 008 Kč včetně DPH 30 008 Kč včetně DPH 26 983 Kč včetně DPH 33 638 Kč včetně DPH 33 638 Kč včetně DPH 27 830 Kč včetně DPH 35 090 Kč včetně DPH 35 090 Kč včetně DPH 28 556 Kč včetně DPH 36 300 Kč včetně DPH 36 300 Kč včetně DPH 32 428 Kč včetně DPH 42 834 Kč včetně DPH 42 834 Kč včetně DPH 33 275 Kč včetně DPH 44 407 Kč včetně DPH 44 407 Kč včetně DPH 33 880 Kč včetně DPH 45 496 Kč včetně DPH 45 496 Kč včetně DPH od 20 449 Kč včetně DPH
    Předobjednávka Momentálně nedostupné Momentálně nedostupné Předobjednávka Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Momentálně nedostupné Zvolte variantu
    Zvolte délku výložníku
    Zvolte počet ramen
    Zvolená varianta není k dispozici. Reset vybraných parametrů.
    Ochrana stožáru u země

    POPIS:

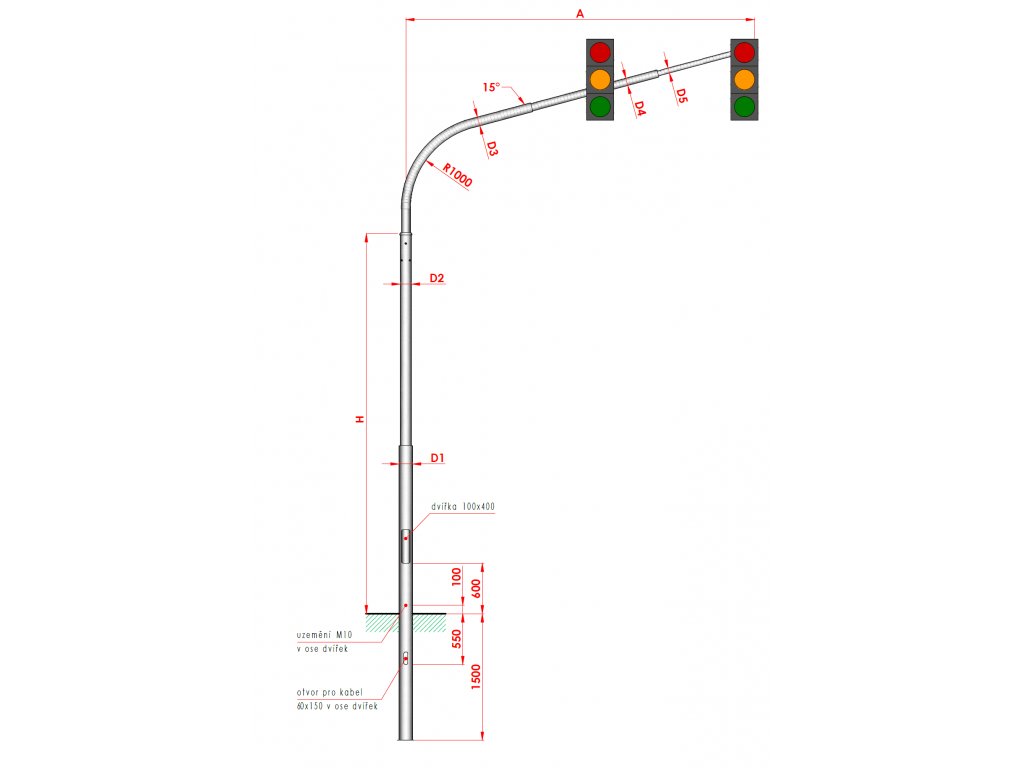

    - výška stožáru STT s výložníkem je 5,2 m a celková délka je 6,7 m
    - stožár jedenkrát osazený (1x zális, svařeno z 2 trubek)
    - vrchní stupeň dříku těchto stožárů je vybaven šesti vsazenými maticemi M10
    - stožár včetně zvoleného obloukového výložníku

    POUŽITÍ:
    Stožáry s označením STT slouží k upevnění jednoho či dvou semaforů pro vozidla a vymezený okruh účastníků ( pro chodce, tramvaje a cyklisty).
    Na stožáry lze upevňovat i některá  vnější příslušenství řadičů, některé druhy dopravních značek, případně i jiné prvky.

    Detailní informace

    Detailní popis produktu

    TECHNICKÉ PODMÍNKY



    Všeobecně

     Stožáry veřejného osvětlení jsou považovány za konstrukce, které by mohly ohrozit veřejný zájem, a jako takové podléhají nařízením zákona č. 22/1997 Sb. „O technických požadavcích na výrobky a o změně a doplnění některých zákonů“ a souvisejícím vyhláškám. Výrobek musí být certifikovaný. Na naše stožáry je v souladu se zákonem vystaven certifikát deklarující jeho bezpečnost a nezávadnost, stožáry označujeme značkou CE a příslušným číslem certifikátu, čímž je deklarována jejich nezávadnost. Toto označení je na každém výrobku, čímž je zajištěna deklarace jakosti po celou dobu jejich životnosti.



    Konstrukce stožárů

     Konstrukce stožárů je zatříděna do třídy ocelových konstrukcí (B) vyráběných z uhlíkatých ocelí skupiny S 235 a S 355 nepřesahující tloušťku použitého materiálu 30 mm.

    Při návrhu ocelové konstrukce je zohledněna norma:

    • ČSN EN 1990 Navrhování ocelových konstrukcí
    • ČSN EN 1991 Zatížení konstrukcí
    • ČSN EN 1993-1-1,2,4,5 Navrhování ocelových konstrukcí

    Stabilita konstrukce je ověřována výpočtem v souladu s normou EN 40-3-1 se zohledněním faktorů síly větru, námrazy a typologie terénu. Je počítáno s koeficientem bezpečnosti 3. Zatížení je počítáno pro maximální povolené napětí v libovolném průřezu konstrukce 204 MPa, potažmo 308 Mpa. Výpočet se ověřuje mechanickou zkouškou.

    Výstupem výpočtu jsou mimo jiné veličiny:

    • vrcholový tah (N), který určuje maximální přípustné zatížení stožáru
    • minimální délka vetknutí (cm), délka ukotvení stožáru do základu
    • přípustný průhyb (mm), průhyb za kterého nedochází k trvalé deformaci stožáru.



    Provedení stožárů

     Konstrukce je vyráběna dle normy EN ČSN 40-5:2002, EN 1090-1 a A1:2012.

    Jakost svařování odpovídají předpisům normy ČSN EN 3834-2. Kontrola svarů se provádí dle standardů platících pro skupinu C.

    Používaný materiál  dle ČSN EN 10210, ČSN EN 10219 a ČSN EN 10025 jakosti S235JRG2, S235JRG3 a S355JRG2. Jedná se o ocel s minimální mezí kluzu 235 N/mm2, potažmo 355 N/mm2, nárazová práce min. 27J při teplotě 20°C, ocel uklidněná. Jakost materiálu je dokladovatelná inspekčními certifikáty „3.1“ dle ČSN EN 10204:2005.



    Povrchová úprava stožárů

     Stožáry jsou povrchově ošetřeny žárovým zinkování dle ČSN EN ISO 1461 – ponorem v zinkové lázni. Tato ochrana nám umožňuje garantovat ochranu před korozí konstrukce až 10 let. Na konstrukci je min. vrstva síly zinku dle normy. Sílu vrstvy zinku je možné ověřit ultrazvukovým měřením a vystavit protokol měření na přání zákazníka.

    Ochranné nátěry se provádí dle ČSN EN ISO 12 944-5, přičemž odstín vrchního nátěru stožárů je určen dle tabulky RAL. Používáme dvousložkové polyuretanové laky.



    Montáž a kotvení stožárů

     Stožáry se vyrábí v provedení vetknuté do země nebo na přírubu. Stožáry na přírubu jsou montovány na železobetonovou konstrukci – pozemní rošt. Stožáry vetknuté se usazují do betonových základů s hloubkou vetknutí určenou únosností zeminy.

    Doplňkové parametry

    Kategorie: Stožáry k přechodům pro chodce
    Záruka: 5 let
